Gölge yönetimi

Günün saatine ve bir binanın lokasyonuna bağlı olarak, gölgeler hareket eder ve her odaya giren güneş ışığını etkiler. Somfy’nin gölge yönetim çözümü sayesinde, her güneş kırıcı aygıtı ayrı ayrı veya bölgeye göre kumanda edilerek kullanıcı konforu açısından ideal seviye sağlanır.

Çalışma Prensibi

Gölge yönetimi çözümü, pencerelere veya alanlara düşen gölgelere göre güneş kırıcıları etkinleştirerek veya devreden çıkararak, güneş izleme gibi güneşle ilgili standart fonksiyonların optimizasyonunu sağlar.

Nasıl çalışır?

Somfy gölge yönetimi, aşağıdaki faktörler göz önünde bulundurularak binanın önceden yapılan 3D modelini temel alır:

Binanın mimarisi
Binanın coğrafi konumu
Pencerelerinin sayısı ve konumu
Komşu binaların konumu
Binaya göre güneşin güzergahı

Bu detaylar kaydedilir ve bir veritabanında toplanır, bu veritabanı entegrasyon projesine sunulur ve mevcut tesisata bağlanır.

Bu analizi temel alarak, gölge yönetimi binanın çatısı üzerindeki bir direkte bulunan güneş sensörünü kullanarak, her cephe için bir pencereden/bölgeden diğerine gölgelerin hareketini yönetir.

Çevredeki binalardan vuran gölgeler ve hava şartlarındaki değişimler gerçek zamanlı olarak yönetilir.

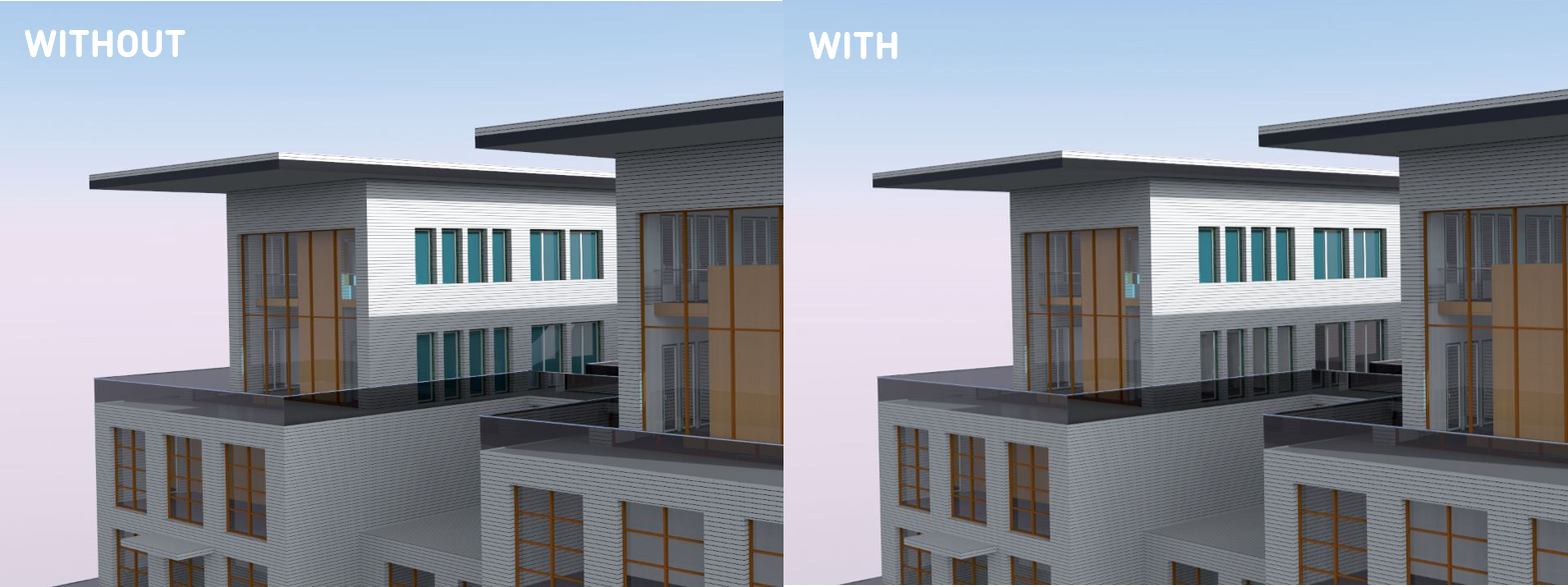

Bu nedenle sadece güneşe maruz kalan pencerelerin/bölgelerin güneş kırıcıları indirilir.

Faydalar

Bina sakinleri için daha iyi görsel konfor
Güneşle ilgili standart fonksiyonların optimizasyonu
Yapay aydınlatma kullanımını azaltarak enerji tasarrufu
Pencereye veya bölgeye göre kontrol

Teknik Tanım

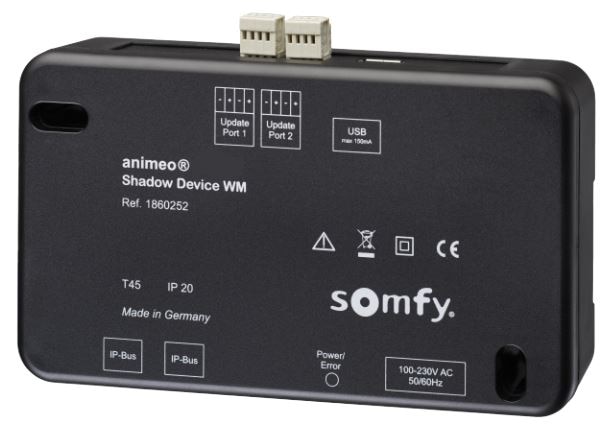

Gölge yönetimi çözümü, BMS'e (Bina Yönetim Sistemi) bağlı olan bir Gölge Donanımı üzerine kurulur.

Bu fonksiyonun yönetimi her pencerenin/bölgenin önceden belirlenmiş ve veritabanından alınmış bilgilerin bir kısmını oluşturan fiziksel lokasyonuna bağlıdır. Pencere/bölge lokasyonları, verilen bina planları temel alınarak Somfy tarafından sağlanır. Entegrasyon çalışma paketi bu listeyi tesisat için fiziksel ağ ile arayüzleme sağlayan bir veritabanında kullanır.

Bu çözümün kurulması için sağlanması gereken belgeler:

Planlama aşamasında:

Zemin/lokasyon planı (PDF)
Binanın 3D çizimi (SKP / RVT / DXF)

Uygulama sırasında:

3D dijital model (RVT / SKP)
Uygulama planı (DWG / DXF)
